Condorres_One

Condorres_One ist ein kleiner Schwanzloser Segelflieger in Holzbauweise.

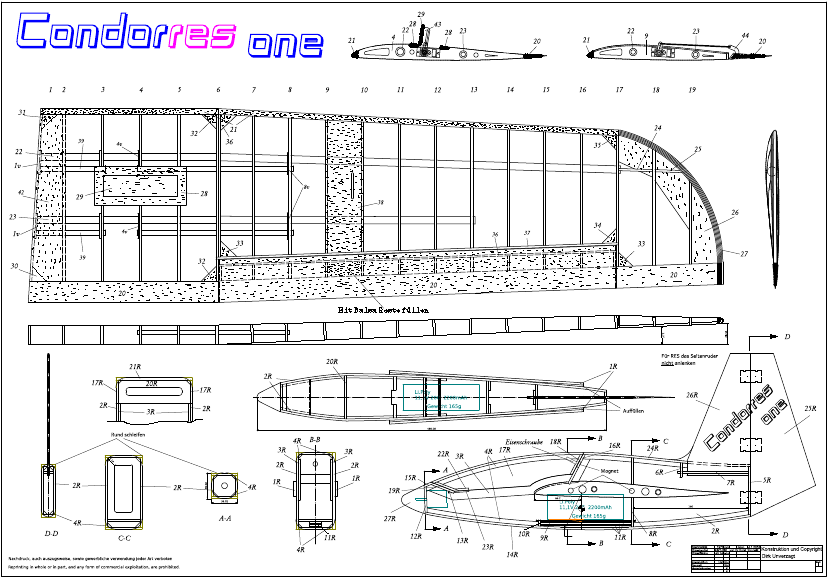

Viele Bilder gibt es nicht da ich Ihn noch nicht gebaut habe. Ich zeige euch aber mal den Bauplan als PDF-Datei um eure Neugier zu befriedigen.An der Bauanleitung arbeite ich noch 🙂 Wird aber erst was wenn ich ihn Baue wegen den Bildern.

Aber das wichtigste habe ich schon.

Stückliste Tragflächen

Nr.

Anzahl

Bezeichnung

Werkstoff

Abmessungen

1R

2

Deckrippe

Sperrholz

2 mm

1-19

1

Rippen

Balsa

3 mm

1v

4

Verstärkung

Sperrholz

2 mm

3v

Verstärkung

Sperrholz

2 mm

4v

Verstärkung

Sperrholz

2 mm

8v

Verstärkung

Sperrholz

2 mm

20

2

Endleiste Symetrisch

Balsa

1 m

21

2

Nasenleiste

Balsa

1m

22

2

Hauptholm

CFK

1 m

23

2

Nebenholm

CFK

1 m

24

2

Hauptholzverlängerung

Balsa

3 mm

25

2

Hauptholzverlängerung

Balsa

3 mm

26

2

Randbogen

Balsa

3 mm

27

Randbogennasenleiste
Aus Basalreste zurecht schneiden

Balsa

1,5 mm

28

2

Störklappenrahmen

Balsa

3 mm

29

2

Störklappe

Balsa

3 mm

30

2

Verstärkungsecke

Balsa

3 mm

31

2

Verstärkungsecke

Balsa

3 mm

32

4

Verstärkungsecke

Balsa

3 mm

33

4

Verstärkungsecke

Balsa

3 mm

34

2

Verstärkungsecke

Balsa

3 mm

35

2

Verstärkungsecke

Balsa

3 mm

36

2

Querruder Verkastung Ruder

Balsa

2 mm

37

2

Querruder Verkastung Tragfläche

Balsa

3 mm

Stückliste Tragfläche

Nr.

Anzahl

Bezeichnung

Werkstoff

Abmessungen

38

2

Beplankung aus Balsabrett zuscheiden

Balsa

1,5 mm

39

2

Steckungsrohr

Messing

6,2mm Innen

40

2

FlĂĽgelsteckung

Federstahl

6 mm

41

2

Flächenverbinder

CFK

6 mm

42

2

Beplankung aus Balsabrett zuscheiden

Balsa

1,5 mm

43

2

Servoanscluss Bretchten

Sperrholz

2 mm

44

2

Ruderhorn

Sperrholz

2 mm

StĂĽckliste Rumpf

Nr.

Anzahl

Bezeichnung

Werkstoff

Abmessungen

1R

2

Anschlussrippe

Sperrholz

2 mm

2R

2

Seitenwand

Balsa

3 mm

3R

2

Verstärkung

Balsa

3 mm

4R

2

Dreikantleiste

Balsa

6 x 6 mm

5R

1

Rumpfspant

Balsa

3 mm

6R

1

Rumpfspant

Balsa

3 mm

7R

1

Stabilisierungsbrett

Balsa

3 mm

8R

1

Rumpfspant

Balsa

3 mm

9R

1

Akkubrett

Sperrholz

2 mm

10R

1

AkkubrettstĂĽtze

Balsaholz

3 mm

11R

4

Aufnahme fĂĽr Hochstarthaken

Sperrholz

2 mm

12R

1

Rumpfspant

Sperrholz

2 mm

13R

1

Rumpfspant

Balsa

3 mm

14R

1

Rumpfboden

Balsa

3 mm

15R

1

Rumpfdeckel vorn

Balsa

3 mm

16R

1

Rumpfspant

Balsa

3 mm

17R

2

Seitenteil Kabinenhaube

Balsa

3 mm

18R

1

Kabinenhaubenspant hinten

Balsa

3 mm

19R

1

Kabinenhaubenspant vorn

Balsa

3 mm

20R

1

Kabinenhaubenspant Mitte

Balsa

3 mm

21R

1

Deckel Kabinenhaube

Balsa

3 mm

22R

1

Kabinenhauben Befestigungsbrett

Balsa

3 mm

23R

1

Kabinenhaube Befestigungszunge

Sperrholz

2 mm

24R

1

Rumpfdeckel

Balsa

3 mm

25R

1

Seitenruder

Balsa

3 mm

26R

1

Seitenleitwerk

Balsa

3 mm

27R

1

Rumpfspitze

Balsa

Klotz



Der Plan ist nicht für die Kommerzielle Nutzung freigegeben. Gegen eine Spende von 10 Frästeilsätzen für ein Jugendprojekt in meinem Verein darf der Plan Kommerziell benutzt werden.

Wie schon geschrieben wurde dieses Modell noch nicht gebaut 🙂
